电视墙服务器

高清视频会议电视墙服务器

大部分的MCU产品提供了多画面分屏功能（如四画面分屏），但这种方式下多个画面仅能显示在一个单一的画面中，使得各个画面的分辨率偏低；另外，多画面分割会场的数量也受到MCU配置的制约，不能分割太多的与会会场。

针对用户的多画面显示需求，锐陵开发了视频会议电视墙服务器，使用该设备可以支持主会场同时观看多个分会场的实时场景，且这些图像全部是标准的视频会议图像格式，真实、清晰的实时显示了各个下级直属单位的状态，每个会场的画面还可以叠加会场的中文名称，使观看效果更加直观。中心会场通过观看电视墙大屏幕，获取各会场的动态信息，为应急指挥争取了宝贵的时间，并提高了办公会议决策的效率。

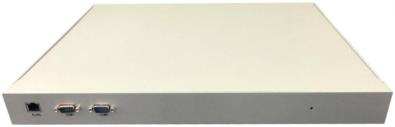

锐陵高清电视墙服务器采用模块化设计，最高支持8路DVI接口同时输出，支持对视频会议的H.264图像格式进行解码输出，单台设备1U高，支持解码的视频会议图像分辨率为CIF、4CIF、720P、1080P。带宽与系统会议带宽一致，最高可以达到 8Mbps 。提供了高质量的全运动图像，画面帧速率高达 60fps，支持叠加。

数据转发器：在mcu和显示设备距离比较远的时候，需要采用数据转发器来对所有的视频会议分会场的数据进行处理，并分发给各个电视墙服务器。

电视墙服务器管理软件：对所有的电视墙服务器端口进行设置，对每台电视墙服务器设备进行管理，并可设置轮询策略。

★合理的硬件架构

电视墙服务器采用模块化硬件设计，支持8路DVI-I输出接口，非PC架构，采用嵌入式系统设计，支持7×24运行模式 ，最高支持1080P60f的高清视频会议图像解码。

★灵活的显示方式

设备配置8路DVI-I接口，分辨率可根据需求进行设置，最高支持1080P60f图像格式输出，每路接口均支持画面轮询和拼接显示。可实现跨屏拼接显示，实现大屏拼接功能，并可配合矩阵进行灵活显示。

图：五画面拼接显示

图：九画面显示

图：四画面拼接显示

★支持设备堆叠，实现后期扩容显示

当用户的终端数量较为庞大，超出电视墙输出画面数量时，可配置多台电视墙服务器，实现更多画面输出。多台设备堆叠时，用户使用统一的管理软件进行操作管理。

★空前的解码输出能力

单台服务器最高支持24路1080p30f画面同时解码输出，单路接口支持轮训显示。同时支持720P等分辨率，兼容标清画面。

★标准协议，兼容主流视频会议产品

系统兼容性高，支持H.323和SIP协议，可与思科、宝利通、华为、中兴等各大品牌的MCU、终端配合使用。

★会场名称显示，使会议信息更加直观

显示会场名称，使会议一目了然，会场名显示输出位置和颜色可以任意指定。

★多组会议，同时显示

系统支持多会议，即不同会议的会场可以同时显示在同一电视墙上，实现真正意义上的指挥调度。

★镜像数据，不占用会议带宽

  系统采用镜像数据的方式，无需更改用户原有的组会方式和使用习惯，不占用会议带宽。

■ 数字信号

提供DVI数字高清接口。

■超大容量

高清电视墙服务器支持多台堆叠。

■系统独立

物力和逻辑单元独立，不占用用户网络资源，对用户网络不会造成任何不良影响，不占用MCU的资源，不会对原有视频会议系统产生影响，可以配合任何厂商的视频会议系统，不需要对原有设备做任何修改。

■高带宽

系统带宽与系统会议带宽一致，最高可以达到8Mbps 。提供了高质量的全运动图像，画面帧速率高达60fps 。

■多会议共享

不同会议的分会场画面可以同时显示在一个电视墙服务器上，会议过程中可以随时切换各会场图像的输出位置，不需要断会。

■中文会场名称显示

中文会场名可以手动编辑添加在运动图像上，使各分会场一目了然。

■系统控制

电视墙服务器 TVS系列 采用主从控制，控制灵活方便。设备采用C/S方式管理，简单方便，采用纯中文界面操作，方便管理。
